| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000pcs |
| Delivery Time: | 3~4週 |
| Payment Terms: | ウェスタン・ユニオン、T/T |

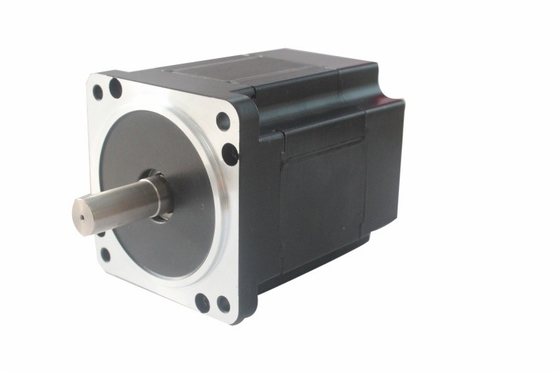

高いトルク自動車電気BLDCモーターW8680ブラシレスDcモーター
このW86シリーズ ブラシレスDCモーター（正方形次元:86mm*86mm）産業制御および商業使用適用の堅い働く状況を適用される。トルクが容積の比率に高い必要である一方。それは外の傷つけられた固定子、rare-earth/コバルトの磁石の回転子およびホール効果素子回転子の位置センサーが付いているブラシレスDCモーターである。28ボルトDCのわずかな電圧で軸線で得られるピーク トルクは3.2 N*m （分）である。異なったハウジングで利用できる、ミルSTD. Vibrationの認容に合致することは:ミル810に従って。、顧客の要求に従って感受性のtachogeneratorの有無にかかわらず利用できる。
製品紹介:
W86シリーズ プロダクトは密集した高く有効なブラシレスDC NdFeB （ネオジムのFerrumのほう素）によってなされるモーター、磁石および日本、また高水準の積み重ねのラミネーションから輸入される他と市場の利用できるモーターを比較するモーター性能を非常に改善する高水準の磁石である。
、重要な利点次として慣習的なdcモーターと比較する:
1.よりよい速度トルクの特徴
2.速い動的応答
3。作動中騒音無し
4. 20000hrs上の長いサービス寿命。
5.大きい速度範囲
6.高性能
指定:
| 電圧範囲: | 12VDC、24VDC、36VDC、48VDC、130VDC |
| 出力電力 | 15~500ワット |
| 義務 | S1、S2 |
| 速度範囲 |
6,000のrpmへの1000rpm |
| 操作上の温度: | -20°Cへの+40°C |
| タイプの忍耐 |
SKF/NSKの玉軸受 |
| 絶縁材の等級 | クラスBのクラスFのクラスH |
| 任意シャフト材料 | #45鋼鉄、ステンレス鋼、Cr40 |
| 任意収容の表面処理 | 塗られる、絵画粉にしなさい |
| タイプの収容 | 空気は、IP67、IP68換気した |
|
迎合的なRoHS |
はい |
| EMC/EMIの性能 |
ULの標準によって造られるセリウム。 |
適用:
台所装置、データ処理、エンジン、粘土のトラップ機械、衛生検査隊装置、衛星通信、落下保護、ひだが付く機械

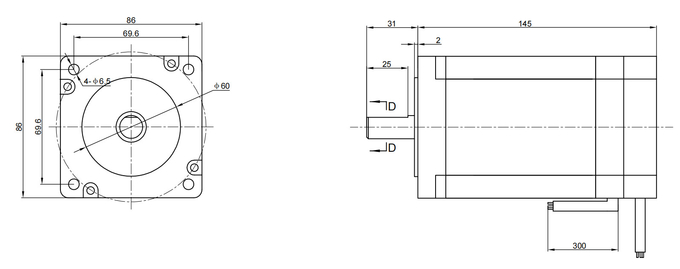

次元:
変数:
| 項目 | 単位 | モデル | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| 段階の数 | 段階 | 3 | ||||
| ポーランド人の数 | ポーランド人 | 8 | ||||
| 評価される電圧 | VDC | 48 | ||||
| 定格速度 | RPM | 3000 | ||||
| 評価されるトルク | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 評価される流れ | AMPs | 3 | 6.3 | 9 | 11.6 | 18 |
| 評価される力 | W | 110 | 220 | 330 | 430 | 660 |
| ピーク トルク | N.m | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| ピーク電流 | AMPs | 9 | 19 | 27 | 34 | 54 |
| 背部E.M.F | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| トルクの定数 | N.m/A | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| 回転子Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| ボディ長さ | mm | 71 | 84.5 | 98 | 112 | 139 |
| 重量 | kg | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| センサー | ハネウェル社 | |||||
| 絶縁材のクラス | B | |||||
| 保護のある程度 | IP30 | |||||
| 保管温度 | -25~+70℃ | |||||
| 実用温度 | -15~+50℃ | |||||
| 働く湿気 | <85> | |||||
| 労働環境 | 直接日光無し、非腐食性のガス、オイルの霧、塵無し | |||||
| 高度 | <1000m> | |||||

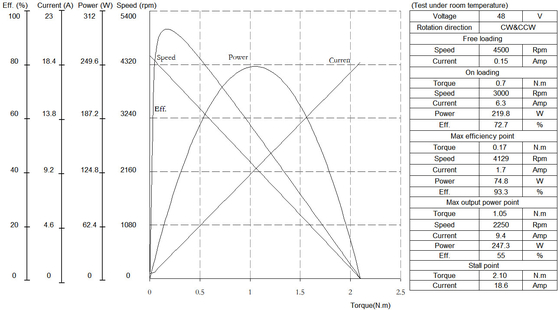

典型的なカーブ@48VDC:
|
|
| Brand Name: | Retek |
| Model Number: | W8680 |
| MOQ: | 1000pcs |
| Packaging Details: | 海による空気によって、 |
| Payment Terms: | ウェスタン・ユニオン、T/T |

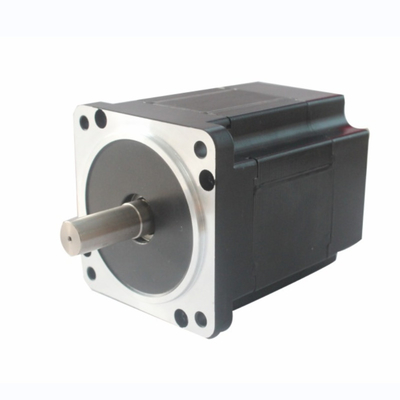

高いトルク自動車電気BLDCモーターW8680ブラシレスDcモーター
このW86シリーズ ブラシレスDCモーター（正方形次元:86mm*86mm）産業制御および商業使用適用の堅い働く状況を適用される。トルクが容積の比率に高い必要である一方。それは外の傷つけられた固定子、rare-earth/コバルトの磁石の回転子およびホール効果素子回転子の位置センサーが付いているブラシレスDCモーターである。28ボルトDCのわずかな電圧で軸線で得られるピーク トルクは3.2 N*m （分）である。異なったハウジングで利用できる、ミルSTD. Vibrationの認容に合致することは:ミル810に従って。、顧客の要求に従って感受性のtachogeneratorの有無にかかわらず利用できる。
製品紹介:
W86シリーズ プロダクトは密集した高く有効なブラシレスDC NdFeB （ネオジムのFerrumのほう素）によってなされるモーター、磁石および日本、また高水準の積み重ねのラミネーションから輸入される他と市場の利用できるモーターを比較するモーター性能を非常に改善する高水準の磁石である。
、重要な利点次として慣習的なdcモーターと比較する:
1.よりよい速度トルクの特徴
2.速い動的応答
3。作動中騒音無し
4. 20000hrs上の長いサービス寿命。
5.大きい速度範囲
6.高性能
指定:
| 電圧範囲: | 12VDC、24VDC、36VDC、48VDC、130VDC |
| 出力電力 | 15~500ワット |
| 義務 | S1、S2 |
| 速度範囲 |
6,000のrpmへの1000rpm |
| 操作上の温度: | -20°Cへの+40°C |
| タイプの忍耐 |
SKF/NSKの玉軸受 |
| 絶縁材の等級 | クラスBのクラスFのクラスH |
| 任意シャフト材料 | #45鋼鉄、ステンレス鋼、Cr40 |
| 任意収容の表面処理 | 塗られる、絵画粉にしなさい |
| タイプの収容 | 空気は、IP67、IP68換気した |
|
迎合的なRoHS |
はい |
| EMC/EMIの性能 |
ULの標準によって造られるセリウム。 |
適用:
台所装置、データ処理、エンジン、粘土のトラップ機械、衛生検査隊装置、衛星通信、落下保護、ひだが付く機械
次元:
変数:
| 項目 | 単位 | モデル | ||||
| W8658 | W8670 | W8685 | W8698 | W86125 | ||
| 段階の数 | 段階 | 3 | ||||
| ポーランド人の数 | ポーランド人 | 8 | ||||
| 評価される電圧 | VDC | 48 | ||||
| 定格速度 | RPM | 3000 | ||||
| 評価されるトルク | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 評価される流れ | AMPs | 3 | 6.3 | 9 | 11.6 | 18 |
| 評価される力 | W | 110 | 220 | 330 | 430 | 660 |
| ピーク トルク | N.m | 1.1 | 2.1 | 3.2 | 4.15 | 6.4 |
| ピーク電流 | AMPs | 9 | 19 | 27 | 34 | 54 |
| 背部E.M.F | V/Krpm | 13.7 | 13 | 13.5 | 13.6 | 13.6 |
| トルクの定数 | N.m/A | 0.13 | 0.12 | 0.13 | 0.14 | 0.14 |
| 回転子Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
| ボディ長さ | mm | 71 | 84.5 | 98 | 112 | 139 |
| 重量 | kg | 1.5 | 1.9 | 2.3 | 2.8 | 4 |
| センサー | ハネウェル社 | |||||
| 絶縁材のクラス | B | |||||
| 保護のある程度 | IP30 | |||||
| 保管温度 | -25~+70℃ | |||||
| 実用温度 | -15~+50℃ | |||||
| 働く湿気 | <85> | |||||
| 労働環境 | 直接日光無し、非腐食性のガス、オイルの霧、塵無し | |||||
| 高度 | <1000m> | |||||

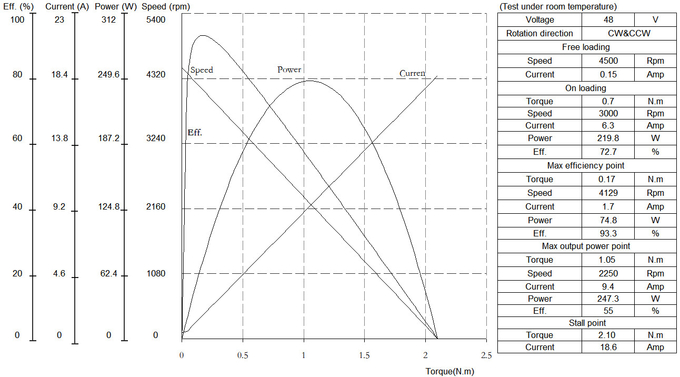

典型的なカーブ@48VDC:
